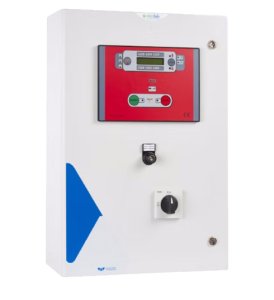

Ohjauspaneeli palonsammutuksen pääpumpulle, StarDelta käynnistys, standardi EN 12845
Elektroninen suorakäynnistysohjauspaneeli yhdelle palontorjuntapumpulle eurooppalaisen standardin UNI EN12845 mukaisesti.

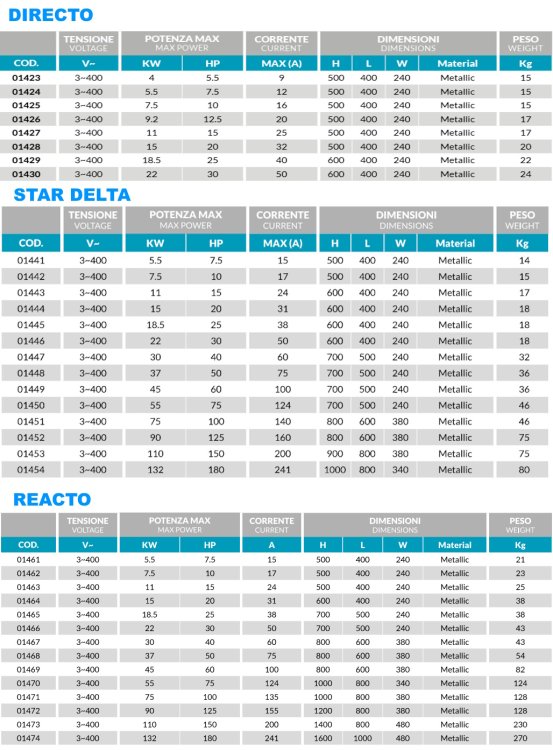

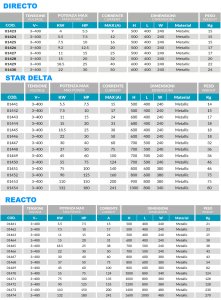

Palonsammutuspääpumpun tehoalueet:
- 3-vaihe 400V max 5,5 kW
- 3-vaihe 400V max 7,5 kW
- 3-vaihe 400V max 9,2 kW
- 3-vaihe 400V max 11 kW
- 3-vaihe 400V max 15 kW
- 3-vaihe 400V max 18,5 kW
- 3-vaihe 400V max 22 kW
- 3-vaihe 400V max 30 kW
- 3-vaihe 400V max 37 kW
- 3-vaihe 400V max 45 kW
- 3-vaihe 400V max 55 kW
- 3-vaihe 400V max 75 kW
- 3-vaihe 400V max 90 kW
- 3-vaihe 400V max 110 kW
- 3-vaihe 400V max 132 kW
Teknilliset tiedot:
YLEISET OMINAISUUDET
Virtalähde 3~50/60 Hz 400V ±10%;
Pienjännitteiset apupiirit;
2 Normaalisti sulje koskettimet käynnistyspainekytkimille;
Kosketin ohjausta varten esitäyttösäiliöstä;
Kosketin järjestelmän painekytkimen signaalille
paine/pumppu pois päältä;
Avainvalitsin automaattista sammutusta varten;
Pumpun käynnistys-/pysäytyspainikkeet manuaalisessa testissä;
Painikkeet ohjausyksikön LED-valon tarkistamiseen;
LCD monitorointia varten: verkkojännite ja ampeeri 3-vaiheessa,
Hz, var, watti, voltampere, cosfi, kokonaistunti ja osatunti
mittari, tapahtumien kronologia;
LCD viidellä kielellä: italia, englanti, ranska, espanja, saksa;
LED signaalit;
Toimintatila UNI10779:n mukaan;
Erityiset hälytykset ja viiveet voidaan asettaa elektroniseen yksikköön;
Hälytyshistoria;
Hälytyslähdöt: virtalähde saatavilla, pumpun käynnistys
pyyntö, pumppu käynnissä, käynnistys epäonnistui;
Kontaktori AC3:ssa;
Sarjaliitäntä RS-485 etäsignaaleja varten;
Apulaitteet ja moottorinsuojasulakkeet;
eristin;
Metallilaatikko, IP55;
Ympäristön lämpötila: -5/+40 °C;
Suhteellinen kosteus 50 % 40 °C:ssa (ei kondensoitunut).
TOIMINNOT
• Pienjännitekomentotulot ja -piirit;
• 2 normaalisti suljettua tuloa käynnistyspainekytkimille;
• Tulo säiliön käynnistyskomentoa varten; Tulo signaalille
painekytkin (järjestelmä paineen alla / pumppu pois päältä);
• Näppäinvalitsin Auto-0-Emergency;
• Start/Stop-painikkeet manuaalista testausta varten;
• LED-testipainike ohjauspaneelille;
• LCD-näyttö, joka näyttää verkkojännitteen ja -virran 3
vaiheet, Hz, Var, watti, voltti-ampeeri, tehokerroin (Cos-Φ),
Kokonais- ja osatuntimittari, tapahtumahistoria;
• Näyttö viidellä kielellä: italia, englanti, ranska, espanja,
saksa;
• Merkkivalot;
• Vaihtoehto käytettäväksi UNI10779:n mukaisesti;
• Säädettävät viive- ja hälytystoiminnot;
• Tapahtumahistoria; Säädettävä ajastin ohjauspaneelista;
• Hälytyslähdöt puhtailla koskettimilla: sähkövirtaa varten
saatavuus, sähköpumpun käynnistyspyyntö, pumppu käynnissä, epäonnistui
aloittaa;
• AC3-kontaktorit;
• RS-485-sarjaliitäntä etämerkinantoa varten;
• Apulaitteiden ja moottorin suojaus sulakkeilla;
• Pääkatkaisin oven lukolla;
• Metallikotelo IP55;
• Ympäristön lämpötila: -5/+40 °C;
• Suhteellinen kosteus 50 % 40 °C:ssa (ei tiivistyvä)
Kysy meiltä tarjousta palonsammutuspumppuyksikölle.
